消音器(サイレンサー・マフラー・消音エルボ・チャンバー・ボックス)※ボタンを押すと、下に表示されます。

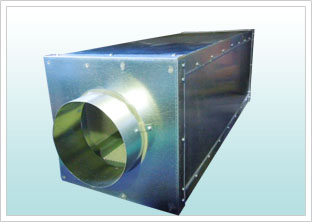

オンエア
低周波数の減衰を大きく確保しつつ、形状の改良で圧力損失の低減と、気流による自己発生音の抑制を実現しています。
全てのサイズにおいて、低周波音の減衰を10dB以上確保できます。また、消音器内は吸音材(グラスウール等)を使用していますので、中・高周波の減衰も1000Hzを中心に大きな減衰を確保できます。
サイズや仕様に関してお客様のニーズに合わせて対応させて頂きます。お気軽にお問い合わせください。
- 外板:
- 亜鉛鉄板(0.8~1.2t)
- 吸音材:
- グラスウール
- 内表面:
- パンチングメタル(0.6t)
- 最大風速:
- 15m/s
※外板はガルバリウム・SUS鋼板でも製作出来ます。
※圧力損失によっては、風速を抑える必要がありますので、当社までご相談ください。
見積もり及び商品に関するお問い合わせはこちらから
オンパクト
減音特性と圧力損失特性に優れたオンエアタイプの設計思想を踏襲しつつ、外寸を接続ダクト寸法と同一にしています。
ダクト配管計画時に設置スペースが問題とならない、コンパクトタイプのサイレンサーです。
サイズや仕様に関してお客様のニーズに合わせて対応させて頂きます。お気軽にお問い合わせください。
- 外板:
- 亜鉛鉄板 (0.8~1.2t)
- 吸音材:
- グラスウール
- 内表面:
- パンチングメタル(0.6t)
- 最大風速:
- OPL ~15m/s
OPM ~ 6m/s
OPH ~ 4m/s
※外板はガルバリウム・SUS鋼板でも製作出来ます。
※圧力損失によっては、風速を抑える必要がありますので、当社までご相談ください。
見積もり及び商品に関するお問い合わせはこちらから

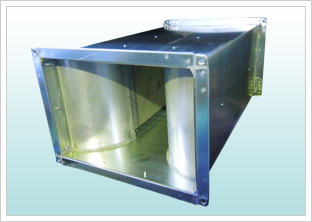

マフラー
中音域の減衰を大きく確保できる標準タイプの消音器です。気流による自己発生音が小さく、圧力損失はダクト相当。セル型としてもご使用いただけます。
サイズや仕様に関してお客様のニーズに合わせて対応させて頂きます。お気軽にお問い合わせください。
- 外板:
- 亜鉛鉄板 (0.8~1.2t)
- 吸音材:
- グラスウール
- 内表面:
- パンチングメタル(0.6t)
※外板はガルバリウム・SUS鋼板でも製作できます。
見積もり及び商品に関するお問い合わせはこちらから

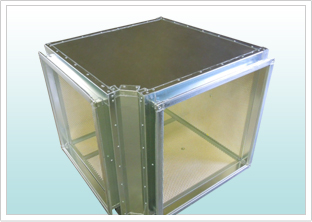

マルチチャンバー
空調機直付けの分岐・曲がり部、ダクト系中間の分岐・曲がり部等、様々な場所にご利用いただける消音器です。
開口部の数・位置・サイズはご注文に応じ自在に設定可能です。
サイズや仕様に関してお客様のニーズに合わせて対応させて頂きます。お気軽にお問い合わせください。
- 外板:
- 亜鉛鉄板 (0.8~1.2t)
- 吸音材:
- グラスウール
- 内表面:
- パンチングメタル(0.6t)
- 最大風速:
- 15m/s
※外板はガルバリウム・SUS鋼板でも製作出来ます。
※圧力損失によっては、風速を抑える必要がありますので、当社までご相談ください。
見積もり及び商品に関するお問い合わせはこちらから

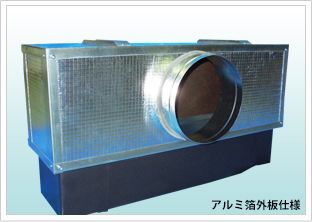

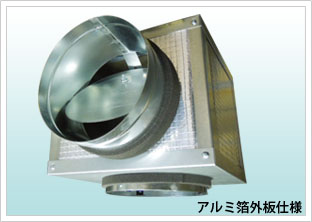

ACチャンバー
吹出口直前で最終的に騒音除去する消音器です。出口側短管が円形の標準タイプ(左写真)と、矩形のタイプがあります。
通常品の外板は亜鉛鉄板を使用しておりますが、より安価で軽量なコーナー補強タイプもございます。
サイズや仕様に関してお客様のニーズに合わせて対応させて頂きます。お気軽にお問い合わせください。
- 外板:
- 亜鉛鉄板(0.5t) または
コーナー補強(アルミ) - 吸音材:
- グラスウール
- 内表面:
- ガラスクロスor不織布(黒)
見積もり及び商品に関するお問い合わせはこちらから

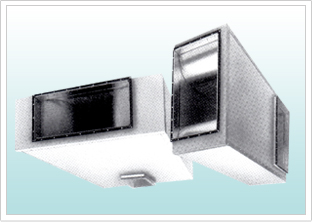

ラインチャンバー
ライン型の吹出口に対応した消音器です。
通常品の外板は亜鉛鉄板を使用しておりますが、より安価で軽量なコーナー補強タイプもございます。
サイズや仕様に関してお客様のニーズに合わせて対応させて頂きます。お気軽にお問い合わせください。
- 外板:
- 亜鉛鉄板(0.5t) または コーナー補強(アルミ)
- 吸音材:
- グラスウール
- 内表面:
- ガラスクロスor不織布(黒)
見積もり及び商品に関するお問い合わせはこちらから
エルボ
曲がり部にご使用いただく消音器です。
ダクト内の気流分布を均一にするガイドベーン付や、低周波音の減衰量がより大きな空気層付もご注文いただけます。また、変形型として開口部が3方向にある「チーズ型」もあり、こちらは空気層付とバッフル(仕切板)付をご選択いただくことも可能です。
サイズや仕様に関してお客様のニーズに合わせて対応させて頂きます。お気軽にお問い合わせください。
- 材質:
- 外板:亜鉛鉄板 (0.6~1.2t)
- 吸音材:
- グラスウール
- 内表面:
- ガラスクロスまたはパンチングメタル(0.6t)
- 最大風速:
- 15m/s
※外板はガルバリウム・SUS鋼板でも製作出来ます。
見積もり及び商品に関するお問い合わせはこちらから
